Edificio Bacardí en Santiago de Cuba (III)










Estructura:

La estructura es de hormigón armado, compuesta por una cubierta cuadrada de 54 metros de lado, apoyada en ocho columnas cruciformes de 7 metros de altura.

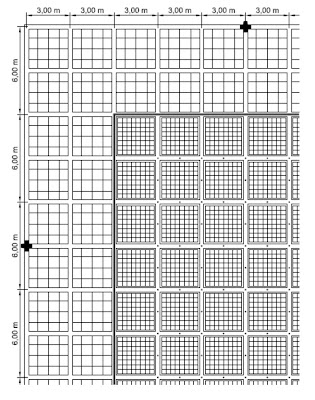

La cubierta es una gran retícula formada por vigas postensadas que, respondiendo al diagrama de momentos, tienen su mayor sección en el centro y disminuyen la misma acercándose a los extremos, con una sección mínima de 1.5 metros.

Las columnas se ubican de a dos por cada lado de la cubierta, en los bordes del techo pero no en las esquinas, sino 15 metros hacia adentro, creando cuatro grandes voladizos. Los ocho apoyos son de sección cruciforme de hormigón, vinculados a la cubierta por medio de una articulación de acero.

Materiales:

La estructura portante es de hormigón armado. El cerramiento es de vidrio ahumado. En los paneles interiores se utilizó madera.

Enlace a un detallado PDF con varios de los planos de este proyecto, hecho por Història en Obres
